TUGAS 8
Mata Kuliah	:	Sistem Isyarat Elektronik
Nama Tugas	:	Tugas Essay Operational Amplifier
Dosen Pengampu	:	Dr. Hendra Jaya, S.Pd., MT.
Nama	:	John Asto

1. Jelaskan pengertian Operational Amplifier!

Jawab:
Operational Amplifier adalah sirkuit terintegrasi (IC) yang dapat memperkuat sinyal listrik yang lemah. Operational Amplifier memiliki dua pin input dan satu pin output. Peran dasarnya adalah untuk memperkuat dan mengeluarkan perbedaan tegangan antara dua pin input.

2. Sebutkan 2 macam Operational Amplifier serta jelaskan!

Jawab:
a. Inverting Amplifier

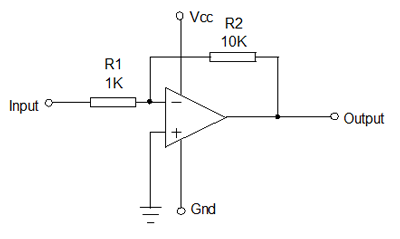

Rangkaian yang ditunjukkan di atas adalah inverting amplifier dengan input non-inverter yang terhubung ke ground. Dua resistor R1 dan R2 dihubungkan di sirkuit sedemikian rupa sehingga R1 memberikan sinyal input sementara R2 mengembalikan output ke input inverter. Di sini, ketika sinyal input positif, maka output akan menjadi negatif dan sebaliknya.

b. Non-Inverting Amplifier

Rangkaian yang ditunjukkan di atas adalah non-inverting amplifier. Di sini input non-inverter menerima sinyal sedangkan input inverter terhubung antara R2 dan R1. Ketika sinyal input bergerak baik positif atau negatif, output akan berada dalam fase dan menjaga tegangan pada input inverter sama dengan input non-inverter. Keuntungan tegangan dalam hal ini akan selalu lebih tinggi dari 1 ($1 + \frac{R_2}{R_1}$).

3. Tuliskan sifat ideal dan data yang sebenarnya dari op-amp IC 741 beserta keterangannya!

Jawab:
Sifat ideal dan data yang sebenarnya dari Op-Amp IC 741.

Parameter	Data
Tegangan offset masukan, $V_{io}$	$2 mV$
Arus offset masukan, $I_{io}$	$20nA$
Arus panjar masukan, $I_B$	$80nA$
Nisbah penolakan modus bersama (CMRR), $ρ$	$90dB$
Pergeseran dari $I_{io}$	$1 nA/°C$
Pergeseran dari $V_{io}$	-
Frekuensi penguatan-tunggal (unity-gain frecuency)	$1MHz$
Bandwith daya- penuh	$10kHz$
Penguatan diferensial lingkar terbuka, $A$	$105dB$

Keterangan:

1. Tegangan ofset masukan (input offset voltage) $V_{io}$ menyatakan seberapa jauh $V_+$ dan $V_-$ terpisah untuk mendapatkan keluaran 0 volt.
2. Arus offset masukan (input offset current) menyatakan kemungkinan seberapa berbeda kedua arus masukan.
3. Arus panjar masukan (input bias current) memberi ukuran besarnya arus basis (masukan).
4. Harga CMRR menjamin bahwa output hanya tergantung pada ($V_+$) - ($V_-$), walaupun $V_+$ dan $V_-$ masing-masing berharga cukup tinggi.

4. Jelaskan pengertian dari penguat pembalik (inverting amplifier)!

Jawab:
Inverting Amplifier merupakan operational amplifier dengan karakteristik dasar sinyal output memiliki phase yang berkebalikan dengan phase sinyal input.
