Rangkuman Video 2 Tentang Low Pass Filter

TUGAS 5
Mata Kuliah:Sistem Isyarat Elektronik
Nama Tugas:Rangkuman Video 2 Tentang Low Pass Filter (LPF)
Dosen Pengampu:Dr. Hendra Jaya, S.Pd., MT.
Nama:John Asto

Low Pass Filter (LPF)

Dalam LPF (Low Pass Filter) terbagi menjadi dua rangkaian yaitu rangkaian filter aktif yang terdiri dari RC dan LR serta rangkaian filter pasif yaitu RLC Paralel.

A. LPF dengan RC Seri (Aktif)

Rangkaian RC
Jika pada frekunsi 0 maka hambatan kapasitor adalah:
Jika pada frekunsi ∞ maka hambatan kapasitor adalah:
Dari hasil perhitungan diatas terlihat bahwa pada saat frekuensi rendah maka seluruh tegangan akan jatuh di kapasitor dan pada saat frekuensi tinggi maka tegangan kapasitor akan sama dengan nol (0).

B. LPF dengan LR Seri (Aktif)

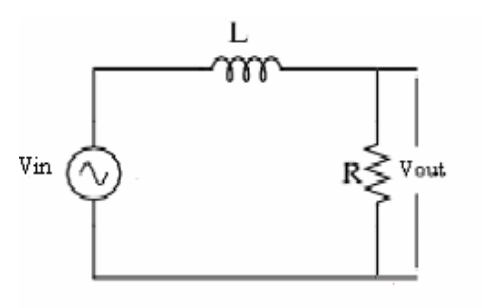

Rangkaian LR
Untuk rangkaian di atas frekuensi cut off adalah:

C. LPF dengan RLC Paralel (Pasif)

Rangkaian RLC
Untuk rangkaian di atas, frekuensi cut off adalah:
